DIYでデッドニングを楽しむ　その４

↓まだ書きかけですが車のデッドニングを安く済ませたい方はコチラを参照してください

<a rel="nofollow noopener noreferrer external" target="_blank" href="https://hikkoshi.hatenadiary.com/entry/2015/06/15/194109">車のデッドニングをDIYで格安に済ます方法を考える – 自家用車はDIYで改造するのが楽しい</a>

各素材や工具などを一覧でまとめてみましたのでそちらもご覧ください。

hakuritabai.sakura.ne.jp

前回はドアの内張り内の音がビビりそうな部分へのコーキングの方法を説明しました。

今回はバッフルボードと社外品のスピーカー取り付けに関して説明いたします。

本当はスピーカーを取り付ける前に「サービスホールを制音」したいところですが、

サービスホールを埋めてしまうと何かと不便なので、先にスピーカー取り付けから

進めたいと思います。

純正スピーカーは見たら解りますが、プラッチックのユニットで一体形成されていると思います。

以前も説明しましたが、純正スピーカーはだいたいが安物の紙コーンスピーカーだと思います。

この一体形成の純正スピーカーを外し、

1.バッフルボード取り付け

2.社外品スピーカー取り付け

の流れになります。

バッフルボードは車種別に売られているので、量販店で探すか、

インターネットで検索して購入しましょう。

車種別のバッフルボードの寸法を知るには、

アルパインのサイト

で予め自分の車のデータを抽出しておきましょう。

Amazonや楽天で

「自分の車の年式　バッフルボード」

で検索すると自分の車に合ったバッフルボードがヒットすると思います。

量販店でも買えますが、私の経験上インターネットで買うほうが圧倒的に安いと思います。

量販店で買うのは楽しいですが、インターネットの値段と比べるとやはり高い。

家電などもそうですが、店舗を構えると何かとコストが掛かるのでインターネットで

買うのが安いですね。

快適なカーライフを送るためのおススメ情報
今入っている自動車保険は高い！から見直したい自動車保険を見直してみる
そろそろ車検の季節ではないですか？車検料を見直してみる
え？廃車や引き取りでこんなに損するの？廃車・車を高く売りたい

スピーカーとバッフルボードが揃ったらいよいよ取り付けです。

これはトヨタBBから外して、カローラフィールダーに付け直した
バッフルボード。ビスが３箇所あるとことが車体を留めるビスで
左右にある溝はスピーカーケーブルを通す溝です。
中の新円の周りに６つほど肌色の穴がありますが、この穴が
スピーカーを固定するビス穴になります。

ドアの内張りを剥がします。

これはホンダストリームの内張りの内側。前にも説明している
ので細かい話は割愛しますが、制音スポンジを数箇所貼って
防音対策しています。

純正スピーカーユニットを外します。メーカーによって純正スピーカーの取り付け方に

違いがあるようで、ホンダの場合はプラッチックのツメが三ヶ所で留めてあるだけだっ

たので楽だった記憶があります。

やっかいなのはトヨタで、アルミ製のリベットでしっかり固定されていました。
(車種により違うかもしれませんが、初代BBやカローラフィールダー2006年
くらいのモデルはリベット留めでしたよ)

写真がバラバラですみません。ストリームとフィールダーで撮った写真があったり無かったりでアリ物で紹介しています。
この写真はカローラフィールダーの内張りを剥がしたドア側の写真になります。すでに純正スピーカーは外した状態です。見えづらいですが、左下の黒い丸いところに純正スピーカーユニットがありました。

このリベットが曲者で、勿論ドライバーは使えません。私は電気ドリルを

持っていたのでそれで真ん中に穴を開けてリベットを外しました。

電気ドリルが無い場合は大きめのニッパーでちょこちょこ切る方法が考えられますが、

車体に傷着ける可能性もあり、あまりオススメできません。

安物でも良いので電気ドリルがあると作業効率が上がる上に、

下手なツールを無理やり使うとケガの原因にもなりかねないので、

今後もDIYを続けるなら、電気ドリルは持っておいたほうが無難です。

バッフルボードに三ヶ所で留める為のボルトが同梱されていると思うので、

リベットはブッ壊してOKです。

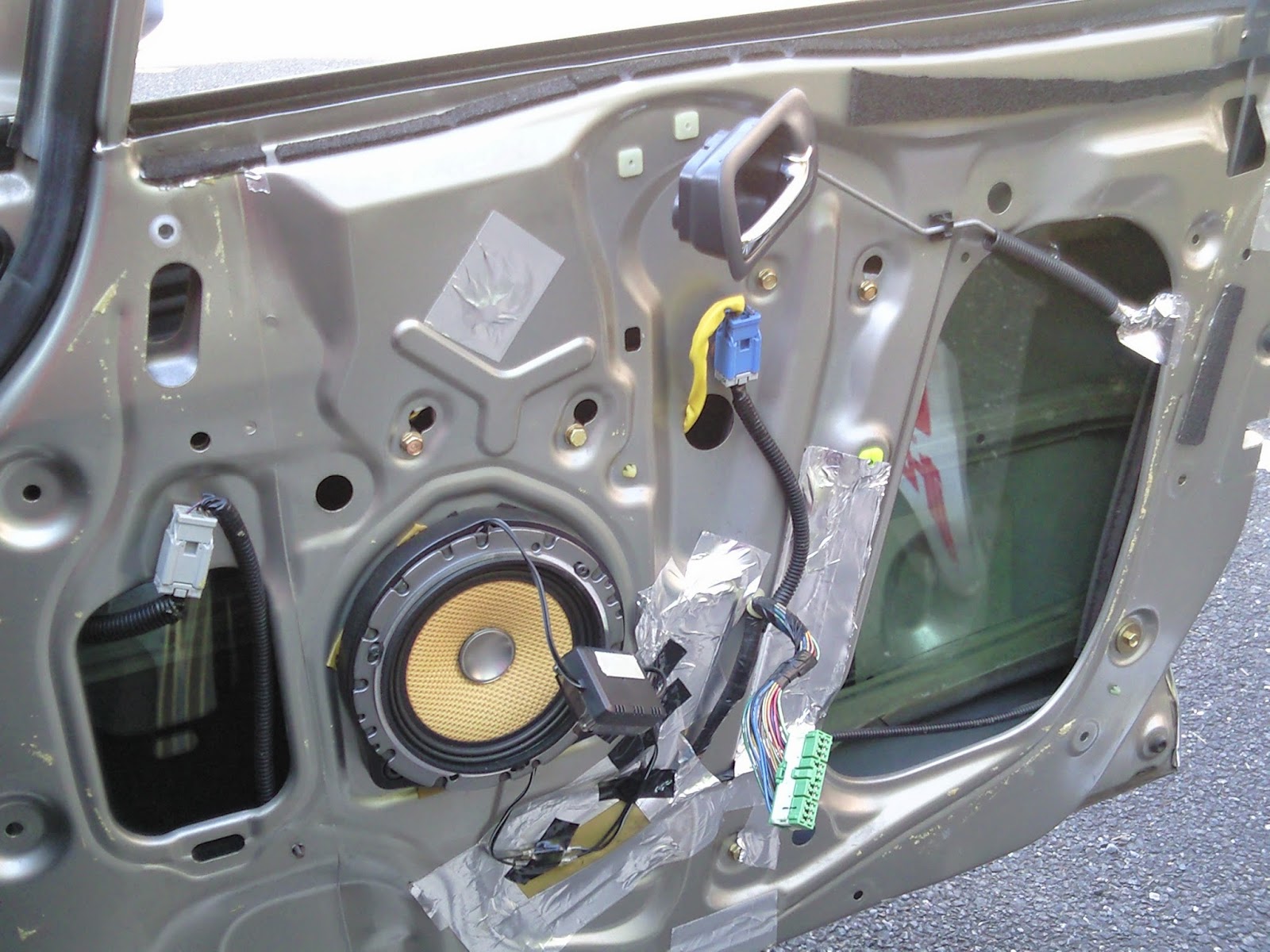

こちらはストリームのドア側。ビニールを剥がすとこんな感じです。スピーカはパイオニア製の２万円くらいの物。
スピーカーの前にぶら下がっているのはクロスオーバーネットワークってやつで、ウーファーとツィーターをコント
ロールするための部品です。なので、この他にツィーターが社内のAピラーのところにあります。
ウーファーの後ろの黒い土台がバッフルボードです。
サービスホールは以前エーモン社製の制音シートを貼っていましたが、音が気に食わないので剥がした
ところです。現在は鉛製のシートを貼っています。
